Sistema hidráulico

Água industrial e recalque

Inferior Bomba Retenção Superior SucçãoRecalque
Esquema ilustrativo, sem escala

Instalações reais

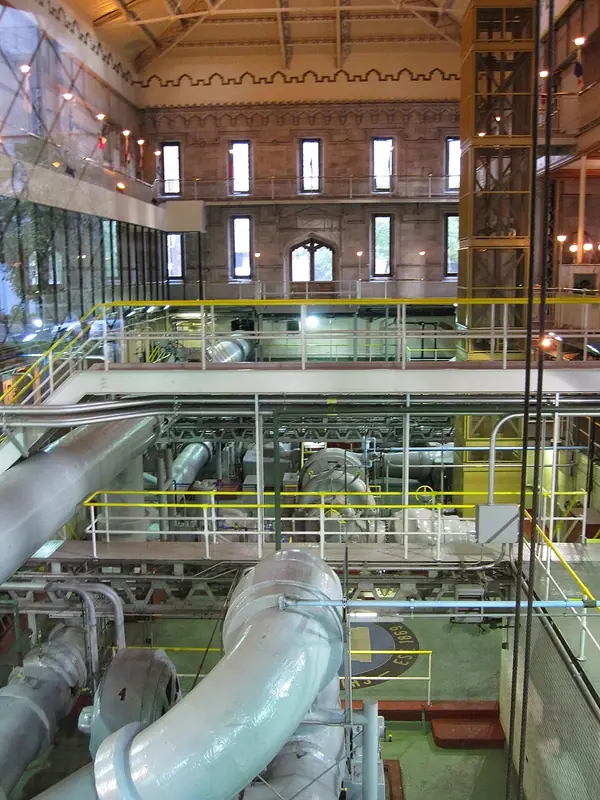

Interior de estação de bombeamento com grandes tubulaçõesEstação de bombeamento

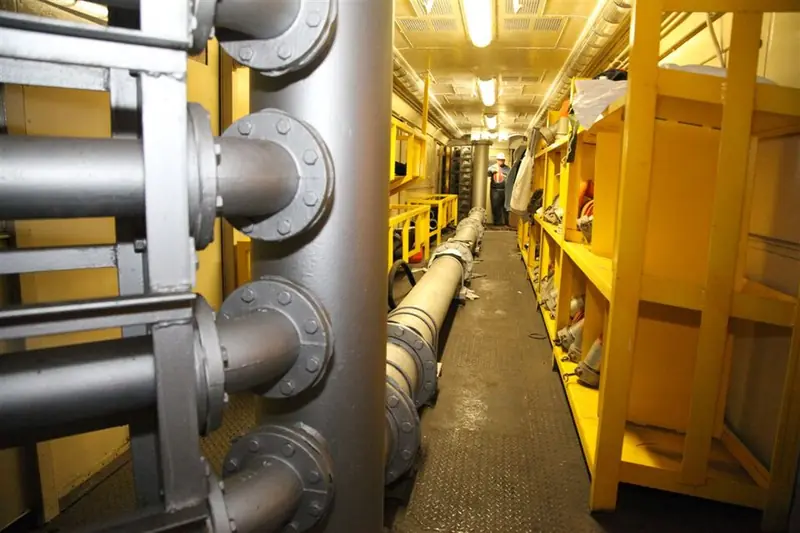

Tubulações flangeadas de um sistema de bombeamento de drenagemLinha de recalque

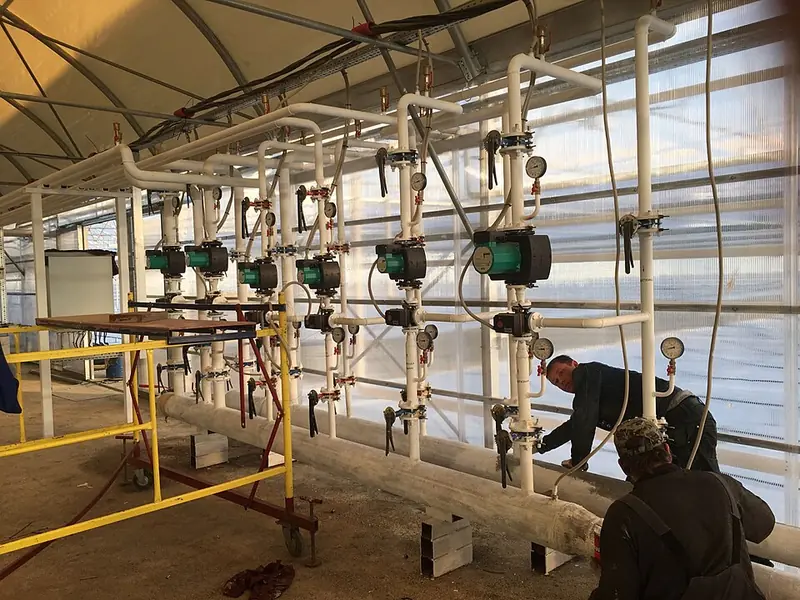

Barrilete com bombas e válvulas em estufa agrícolaBarrilete de bombas
Fotos: Runner1928 (CC BY-SA 4.0), MTA New York City Transit (CC BY 2.0), sgood2001 (CC BY-SA 3.0), via Wikimedia Commons

Estes sistemas elevam e distribuem água para processos, torres de resfriamento, caldeiras e utilidades. O recalque bombeia a água de um nível mais baixo, como um reservatório inferior ou um poço, até um reservatório elevado ou uma rede pressurizada.

Componentes principais

  • Conjuntos motobomba titular e reserva
  • Sucção afogada ou com válvula de pé
  • Recalque com válvula de retenção e registro
  • Tratamento: filtros e abrandadores
  • Manômetros e medidores de vazão
  • Reservatório elevado

Pontos de atenção

  • NPSH disponível suficiente; sucção curta e sem bolsas de ar
  • Velocidade econômica na linha de recalque
  • Proteção contra golpe de aríete na parada da bomba
  • Alternância periódica entre as bombas titular e reserva

Normas de referência

NBR 12214 NBR 5626 ISO 9906

Clique na norma para ver o resumo ou comprar no site oficial.
