Sistema hidráulico
Água quente e fria
Instalações reais

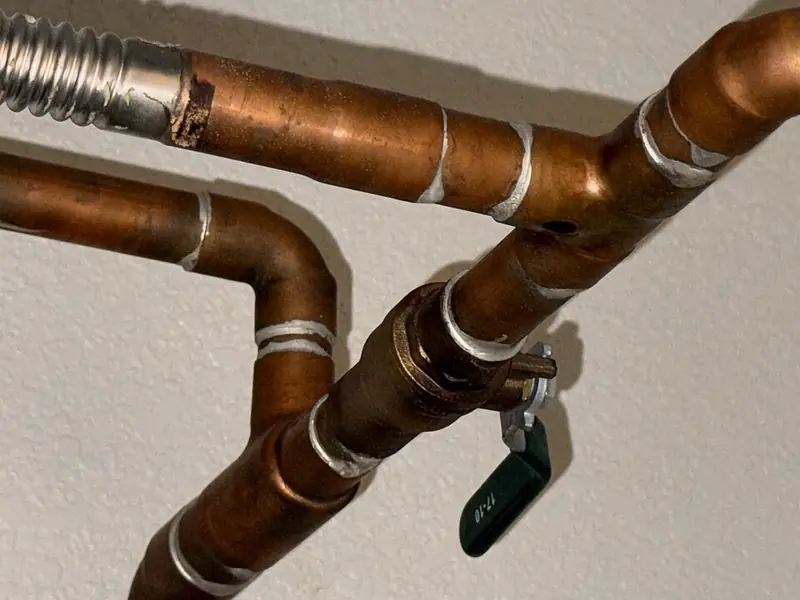

Rede de cobre

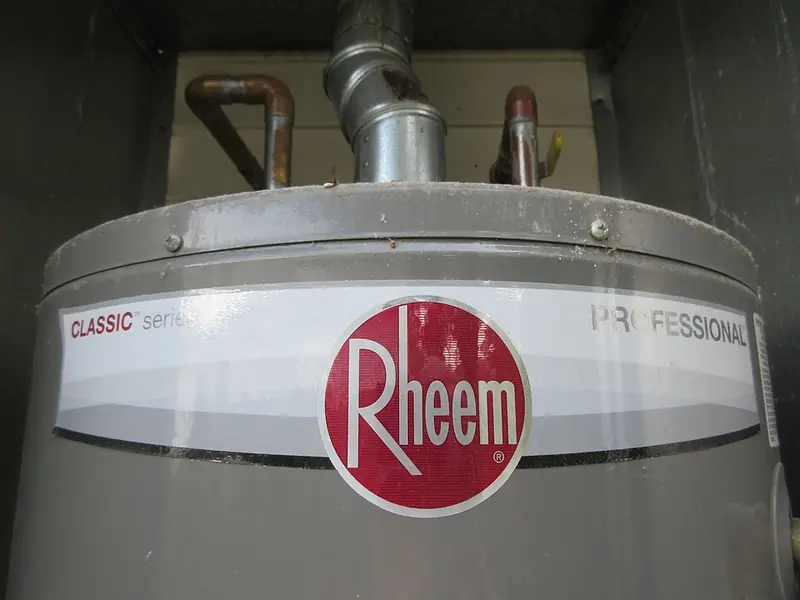

Aquecedor de acumulação

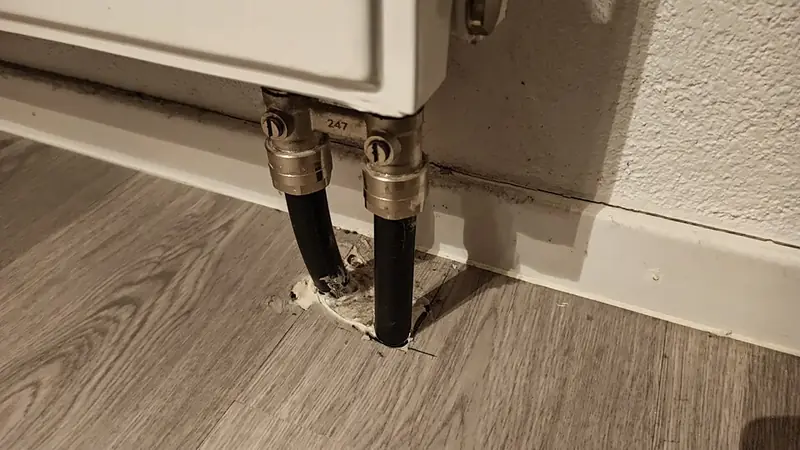

Ligações do aquecedorO sistema predial leva água fria do reservatório superior aos pontos de uso por gravidade, pelo barrilete, colunas, ramais e sub-ramais, ou por pressurização. A água quente vem de aquecedores de passagem, de acumulação, solares ou bombas de calor; em sistemas maiores, um circuito de recirculação mantém a temperatura nos pontos distantes.
Componentes principais
- Reservatórios inferior e superior
- Barrilete, colunas e ramais de distribuição
- Registros de gaveta e de pressão
- Aquecedor e rede de água quente com isolamento térmico
- Válvulas redutoras de pressão em edifícios altos
Pontos de atenção
- Pressão estática de até 400 kPa (40 mca) nos pontos de utilização
- Velocidades moderadas, para evitar ruído e golpe de aríete
- Materiais próprios para água quente: CPVC, PPR, PEX ou cobre
- Ensaio de estanqueidade antes de fechar paredes e forros
Normas de referência
