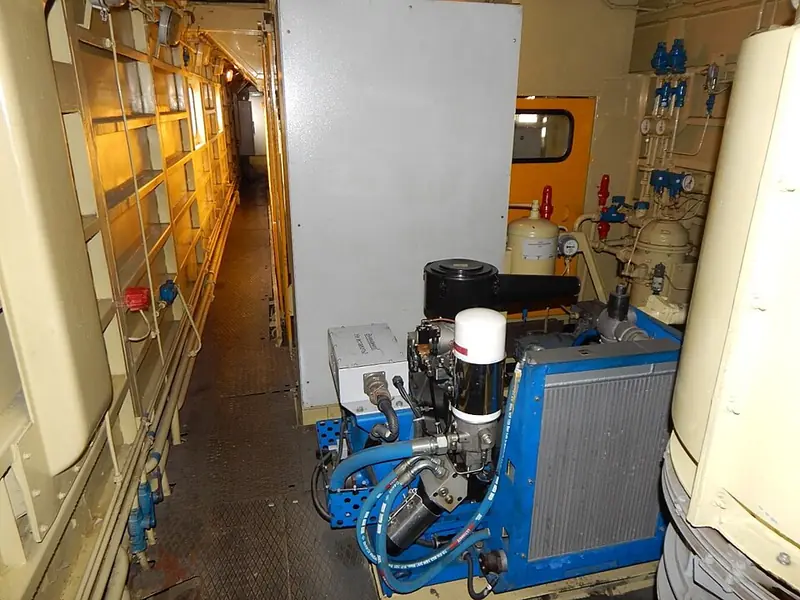

Sala de compressores

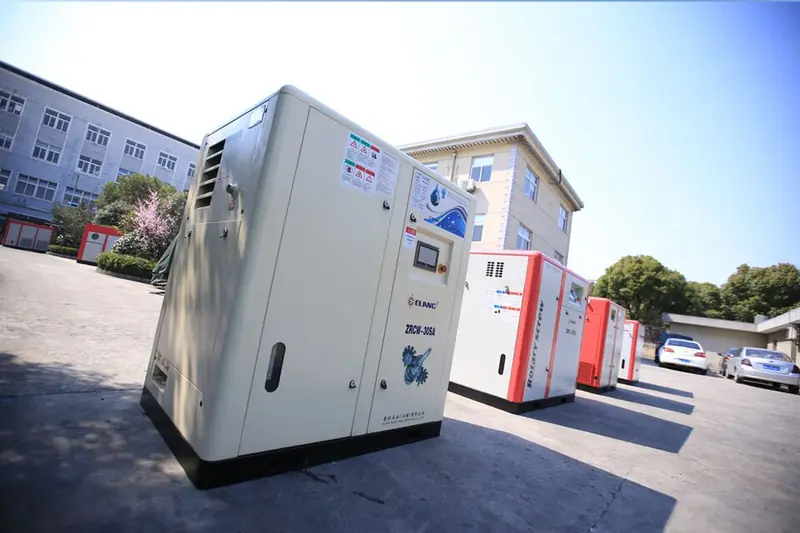

Compressores de parafuso

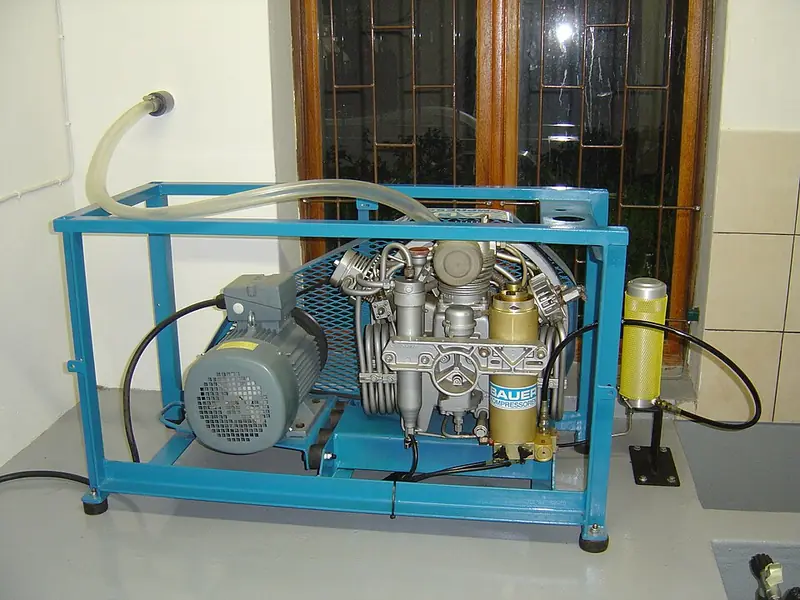

Unidade compressoraO ar comprimido alimenta ferramentas pneumáticas, cilindros, automação e sopro. É uma das utilidades mais caras da indústria: vazamentos e quedas de pressão significam energia elétrica desperdiçada. O sistema reúne geração, tratamento (secagem e filtragem) e uma rede de distribuição bem dimensionada.
Componentes principais
- Compressor e reservatório de ar
- Secador por refrigeração ou adsorção
- Filtros de partículas e coalescentes
- Rede em anel com inclinação e drenos
- Derivações pela parte superior da rede
- Unidades de tratamento (filtro, regulador e lubrificador) nos pontos de uso
Pontos de atenção
- Pequena queda de pressão entre o compressor e o ponto de uso
- Programa periódico de detecção e correção de vazamentos
- Qualidade do ar definida pela ISO 8573-1, conforme a aplicação
- Reservatórios são vasos de pressão sujeitos à NR-13
Normas de referência
