Sistema hidráulico

Refrigeração

Compressor Condensador Expansão Evaporador Linha de líquidoSucção (isolada)
Esquema ilustrativo, sem escala

Instalações reais

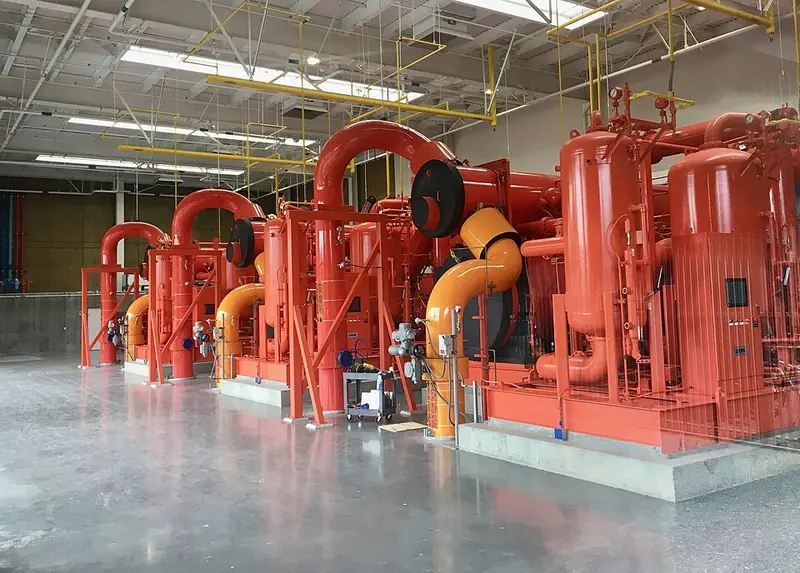

Tubulações de grande diâmetro em central de energia e água geladaCentral de água gelada

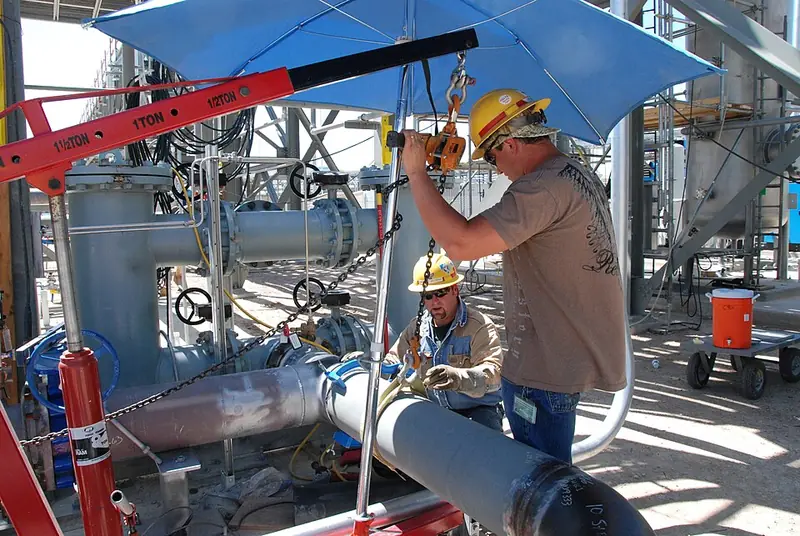

Técnicos montando tubulação de refrigeraçãoMontagem da tubulação

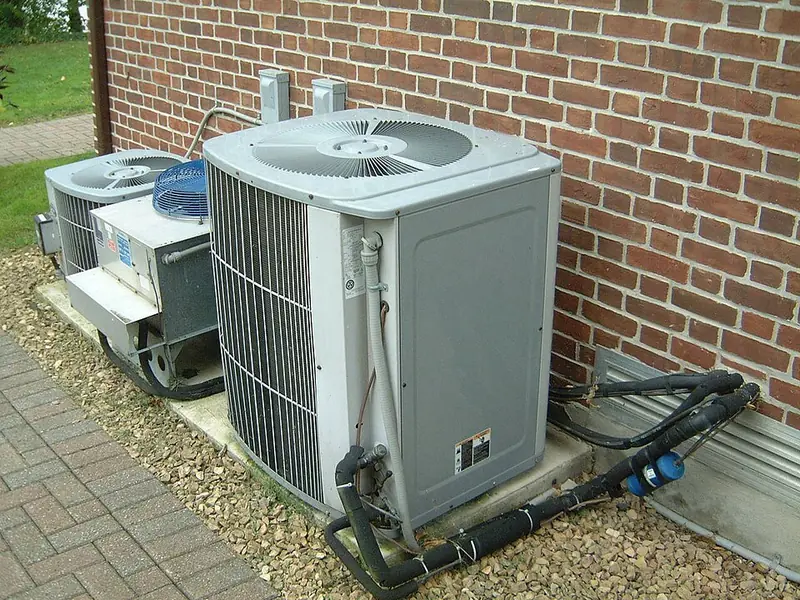

Unidades condensadoras com linhas frigoríficasCondensadoras
Fotos: Steve Jurvetson from Los Altos, USA (CC BY 2.0), PEO ACWA (CC BY 2.0), Achim Hering (CC BY 3.0), via Wikimedia Commons

Os circuitos frigoríficos por compressão de vapor fazem o fluido refrigerante circular num ciclo fechado: compressor, condensador, dispositivo de expansão e evaporador. Em sistemas centrais de ar-condicionado, chillers produzem água gelada que é distribuída aos fan-coils. Tubulações limpas, secas e estanques são essenciais para a vida útil do compressor.

Componentes principais

  • Compressor, condensador, evaporador e dispositivo de expansão
  • Linhas de líquido e de sucção em cobre
  • Isolamento elastomérico na linha de sucção
  • Em água gelada: bombas, tubulação de aço ou PPR e válvulas de balanceamento

Pontos de atenção

  • Brasagem com passagem de nitrogênio, para evitar oxidação interna
  • Teste de pressão com nitrogênio e vácuo antes da carga de refrigerante
  • Garantir o retorno de óleo (inclinação e sifões)
  • Isolamento contínuo para evitar condensação

Normas de referência

NBR 16401 NBR 16069 ASHRAE 15
