Sistema hidráulico

Gás natural e GLP

Medidor Regulador Registro Aquecedor Fogão Ventilação permanente
Esquema ilustrativo, sem escala

Instalações reais

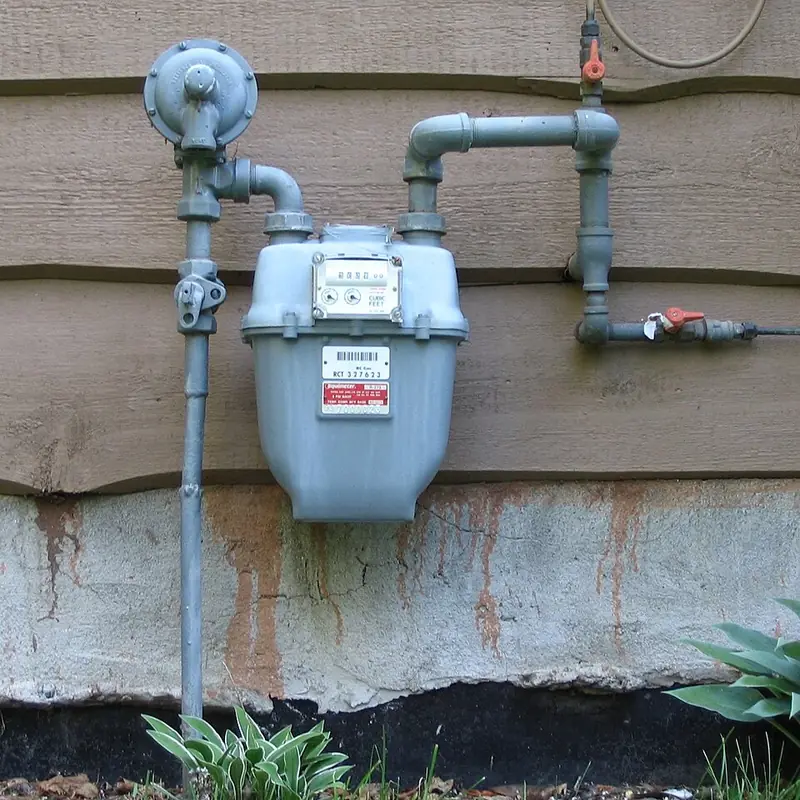

Medidor de gás com regulador e tubulação na parede externaMedidor com regulador

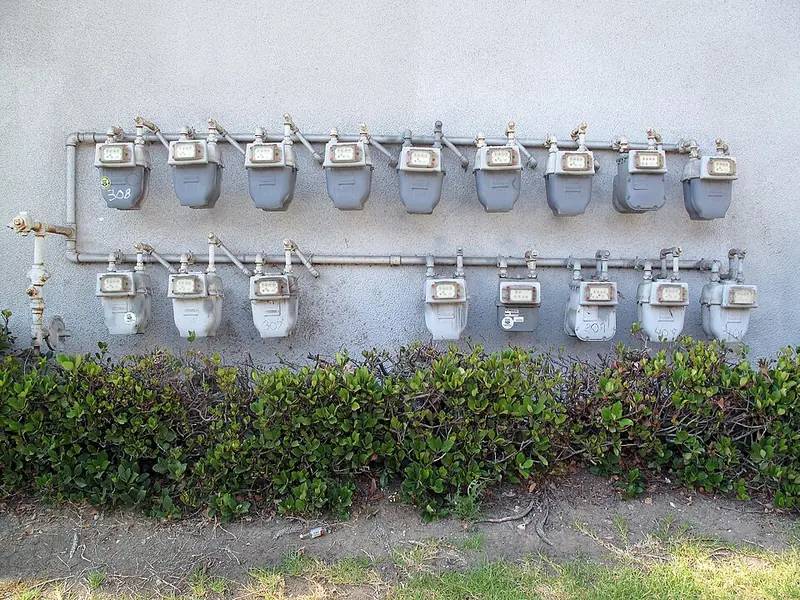

Conjunto de medidores de gás de um edifício residencialBateria de medidores

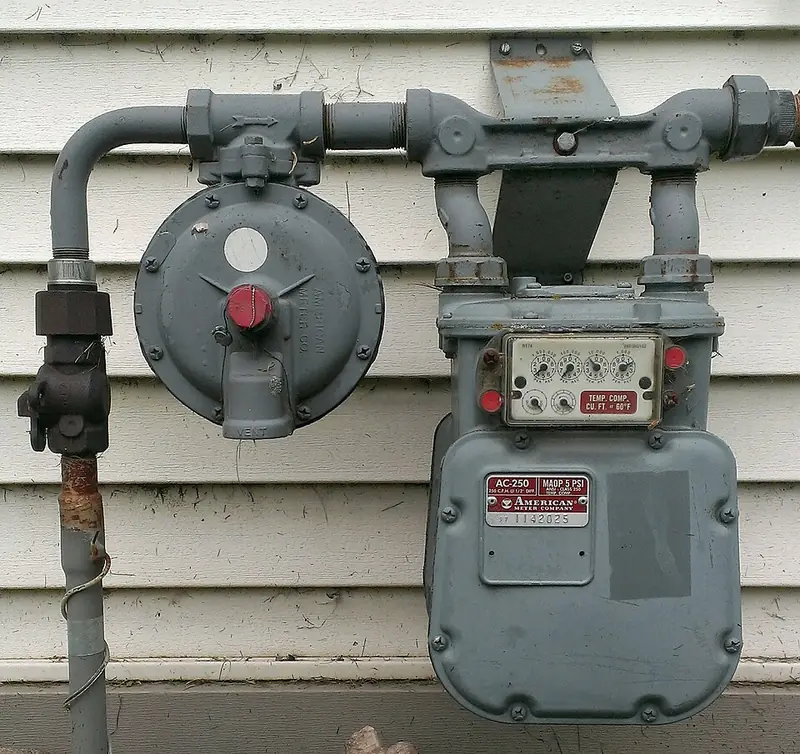

Regulador de pressão e medidor de gás instalados na fachadaEntrada de gás
Fotos: RadRafe (Public domain), Downtowngal (CC BY-SA 4.0), HomeSpot HQ (CC BY 2.0), via Wikimedia Commons

A rede interna leva o gás natural, fornecido pela distribuidora, ou o GLP, de uma central de cilindros ou tanques, até fogões, aquecedores e equipamentos. O gás natural é mais leve que o ar e se dispersa para cima. O GLP é mais pesado e se acumula em pontos baixos, por isso exige ventilação e cuidados com ralos e subsolos.

Componentes principais

  • Abrigo de medidores ou central de GLP
  • Reguladores de pressão de 1º e 2º estágio
  • Rede em cobre, aço ou multicamada; PE na parte enterrada
  • Registro de bloqueio em cada ponto de consumo
  • Ventilação permanente nos ambientes com aparelhos

Pontos de atenção

  • Ensaio de estanqueidade antes de liberar o gás
  • Não passar a tubulação por espaços confinados sem ventilação
  • Vedantes e registros certificados para gás
  • Projeto e execução por profissional habilitado, com ART

Normas de referência

NBR 15526 NBR 13523

Clique na norma para ver o resumo ou comprar no site oficial.
