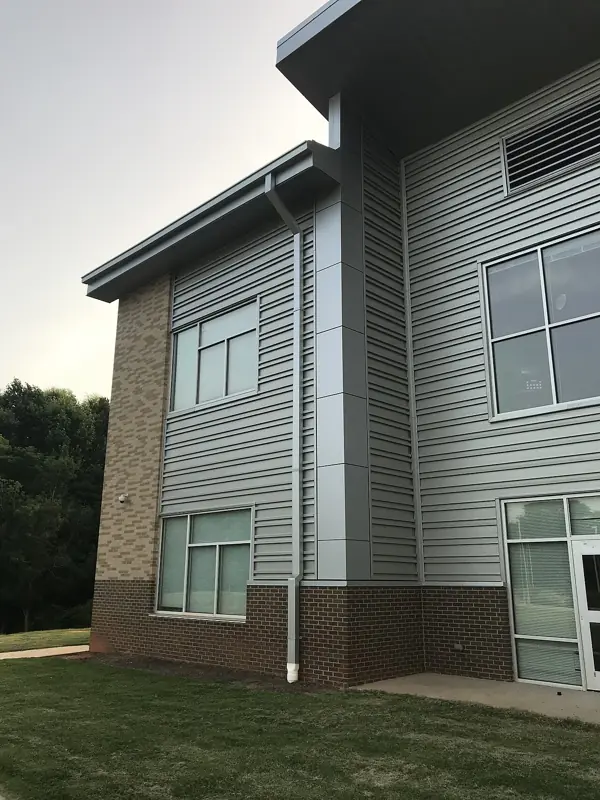

Reservatórios de chuvaCalhas e condutores verticais e horizontais levam a água da chuva das coberturas até a rede pública de drenagem ou até um reservatório. No aproveitamento, a água passa por um filtro e pelo descarte da primeira chuva e é guardada em cisterna, para usos não potáveis como descargas, rega e lavagem de pisos.
Componentes principais
- Calhas e rufos

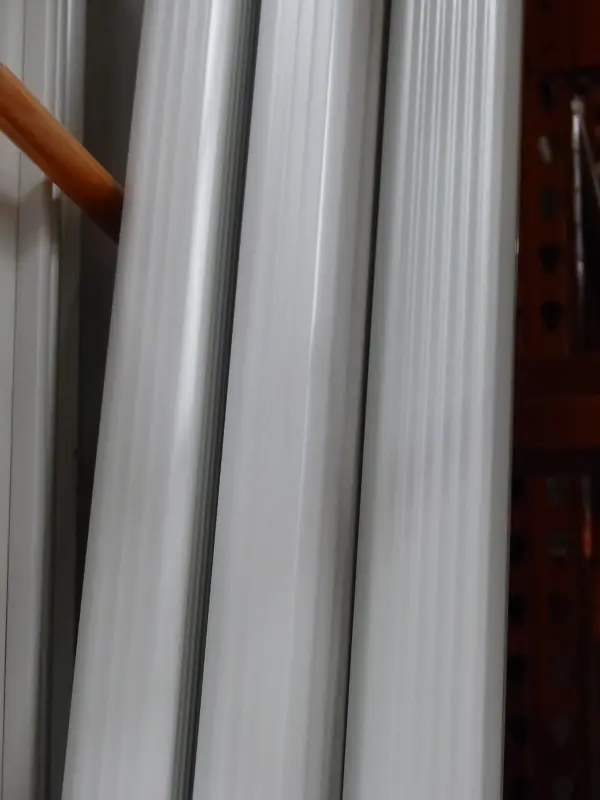

- Condutores verticais e horizontais, em geral de PVC
- Ralos e grelhas com proteção contra folhas
- Filtro e dispositivo de descarte da primeira chuva

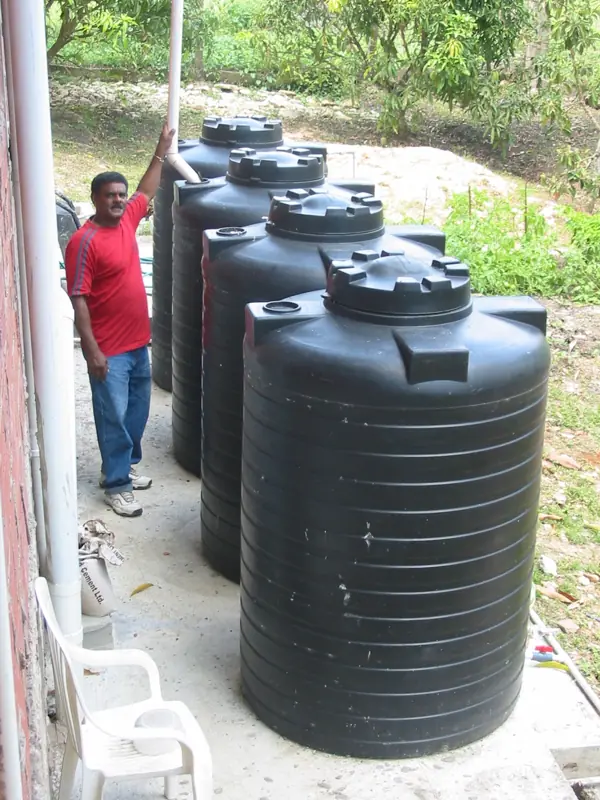

- Cisterna, bomba e reservatório superior exclusivo para a água de reúso
- Extravasor e caixas de inspeção
Pontos de atenção
- Calhas e condutores dimensionados pela intensidade de chuva do local
- Águas pluviais nunca ligadas à rede de esgoto
- Rede de água de chuva separada e identificada, sem ligação com a rede potável
- Torneiras de uso restrito, com aviso de água não potável
- Limpeza periódica de calhas, filtros e cisterna
