Gases medicinais e hospitalares

Esquema ilustrativo, sem escala

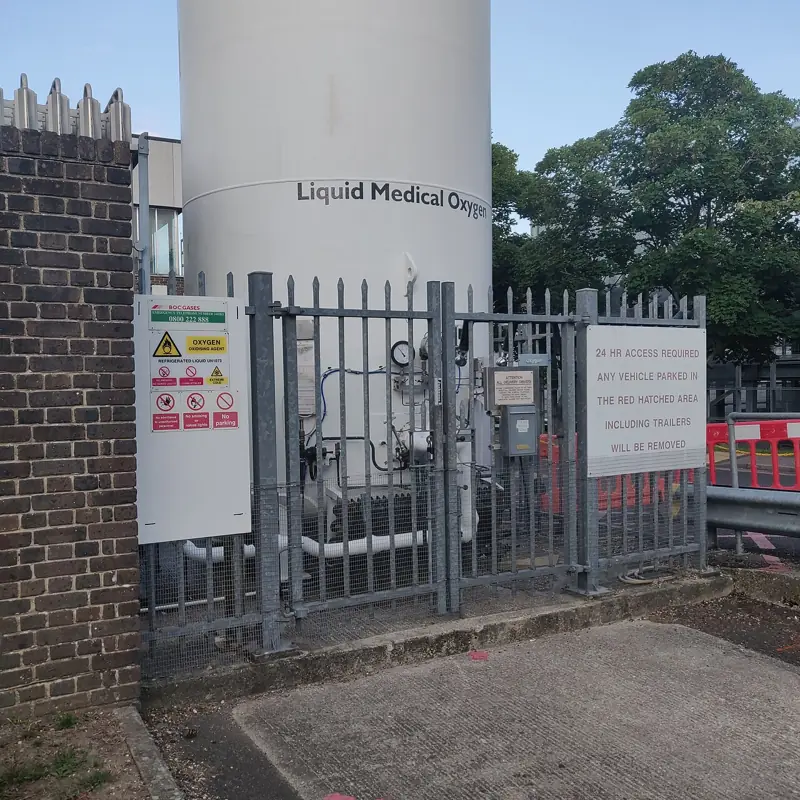

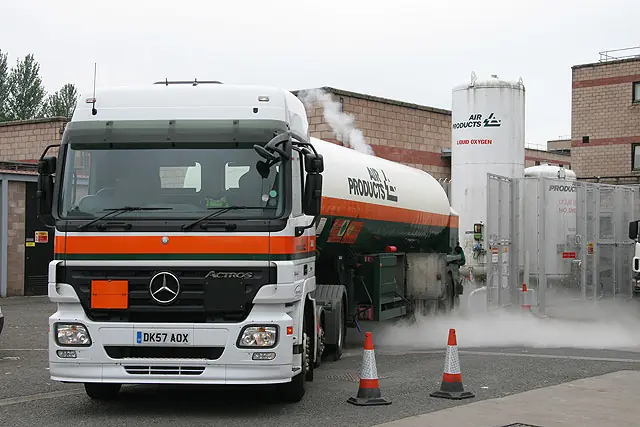

Tanque de oxigênio líquido medicinal em hospital — Fotos: Tim Sheerman-Chase (CC BY 2.0), Jidanni (CC0), Walter Baxter (CC BY-SA 2.0), via Wikimedia Commons

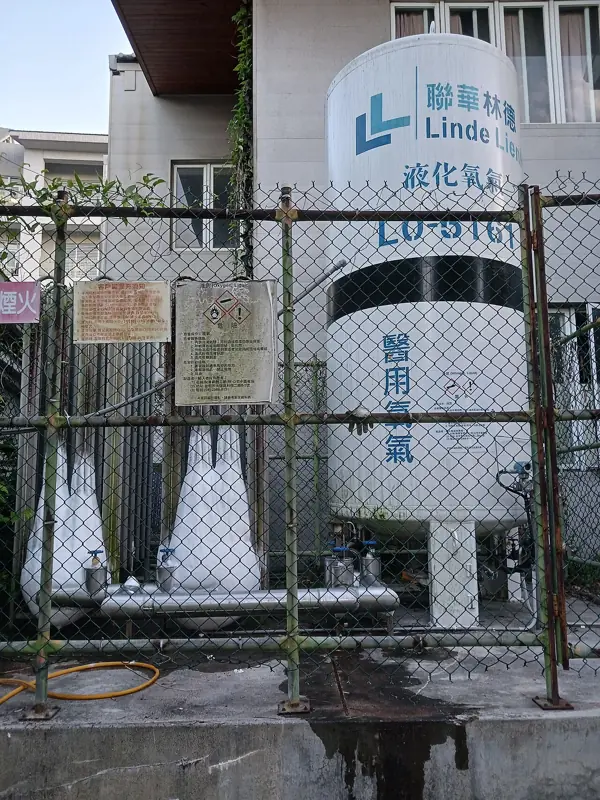

Tanque e vaporizadores de oxigênio de hospital — Fotos: Tim Sheerman-Chase (CC BY 2.0), Jidanni (CC0), Walter Baxter (CC BY-SA 2.0), via Wikimedia Commons

Redes centralizadas levam oxigênio, ar comprimido medicinal, óxido nitroso e vácuo clínico das centrais de suprimento até os postos de utilização em leitos, centros cirúrgicos e UTIs. São instalações críticas para a vida dos pacientes: tubulação de cobre limpa e desengraxada, válvulas de seção, alarmes de pressão e identificação por cores.

Componentes principais

Centrais de suprimento: tanque criogênico, baterias de cilindros, compressores e bombas de vácuo
Tubulação de cobre sem costura, limpa para oxigênio, unida por brasagem
Válvulas de seção por setor, em caixas com visor
Painéis de alarme de pressão
Postos de utilização em réguas e painéis de cabeceira
Identificação por cores: oxigênio verde, ar medicinal amarelo, vácuo cinza e óxido nitroso azul

Pontos de atenção

Brasagem com passagem de nitrogênio e nenhum óleo ou graxa em contato com o oxigênio
Suprimento primário, secundário e reserva, com comutação automática
Testes de estanqueidade, de pureza e de troca de gases (identificação cruzada) antes da liberação
Projeto e execução por empresa especializada, com responsável técnico
Centrais protegidas, ventiladas e com acesso controlado
