Sistema hidráulico

Vapor e caldeiras

Caldeira Purgador Trocador Linha de vaporRetorno de condensado
Esquema ilustrativo, sem escala

Instalações reais

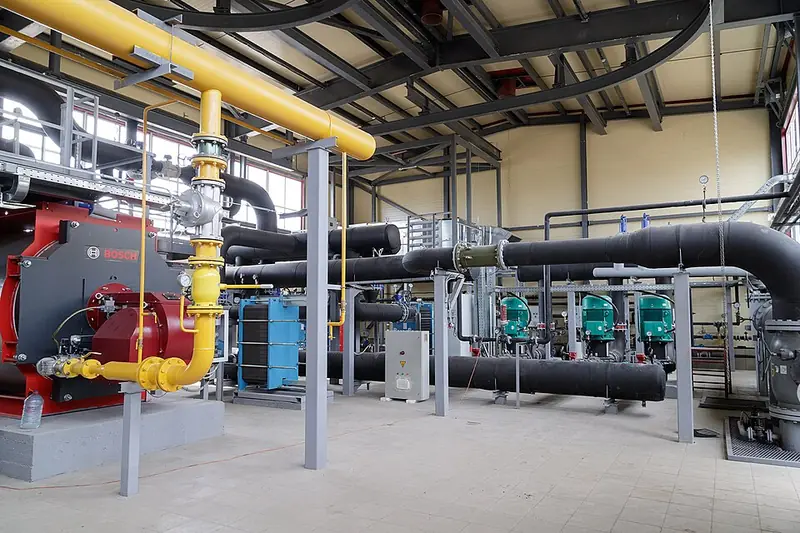

Caldeiras industriais com tubulações de vapor e gásCasa de caldeiras

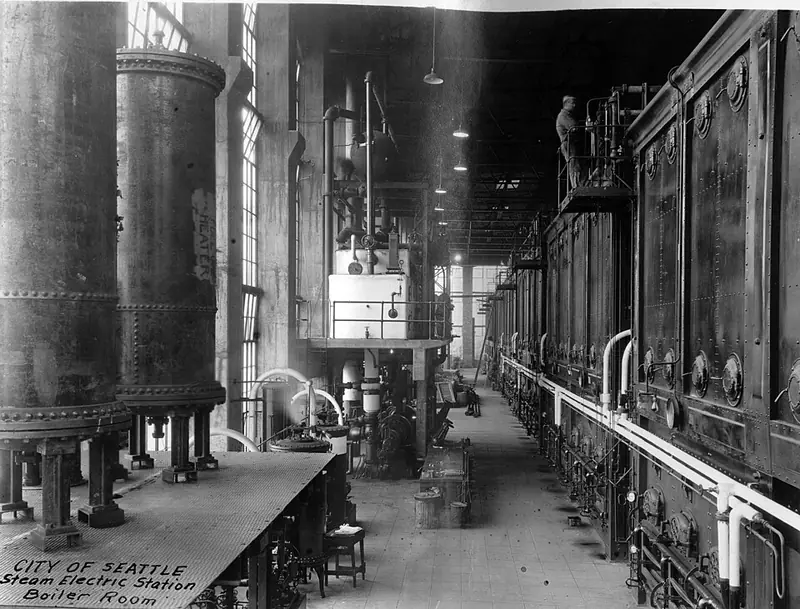

Foto histórica de sala de caldeiras com tubulações de vaporUsina a vapor

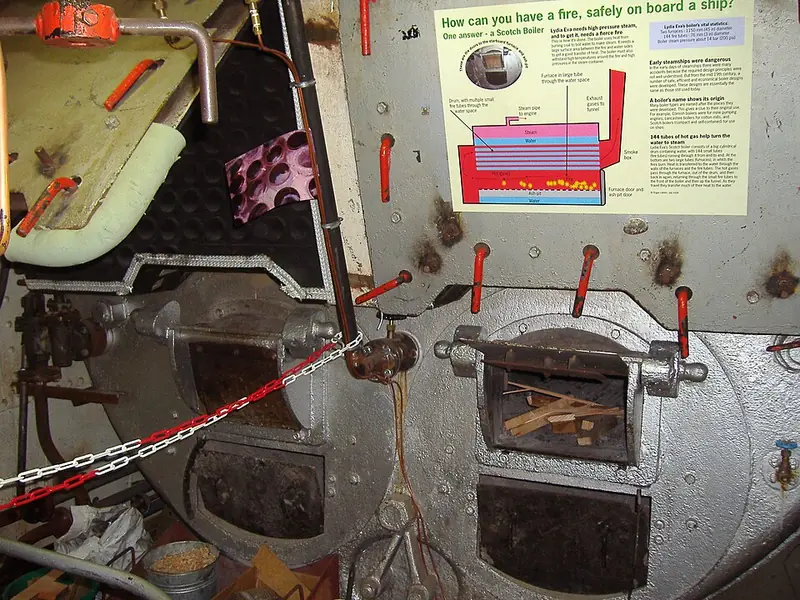

Frente de caldeira com portas da fornalha e tubulaçõesFornalha da caldeira
Fotos: Governo da Região de Tula (CC BY 4.0), Seattle Municipal Archives from Seattle, WA (CC BY 2.0), Kolforn (CC BY-SA 4.0), via Wikimedia Commons

O vapor transporta grande quantidade de energia, na forma de calor latente, da caldeira até os consumidores: trocadores de calor, autoclaves, marmitas e prensas. Depois de ceder calor, ele vira condensado, que deve ser drenado pelos purgadores e devolvido à caldeira. Linhas bem drenadas e isoladas evitam golpe de aríete e perdas de energia.

Componentes principais

  • Caldeira e tratamento da água de alimentação
  • Linhas de vapor em aço-carbono sem costura
  • Purgadores, filtros Y e visores
  • Válvulas redutoras de pressão e de segurança
  • Rede de retorno de condensado
  • Isolamento térmico

Pontos de atenção

  • Inclinação das linhas no sentido do fluxo, com pontos de drenagem
  • Dimensionamento por velocidade e perda de pressão
  • Absorver a dilatação com liras ou juntas de expansão
  • Caldeiras e vasos sob a NR-13: inspeção e operador qualificado
