Catálogo · Conexões

Flanges

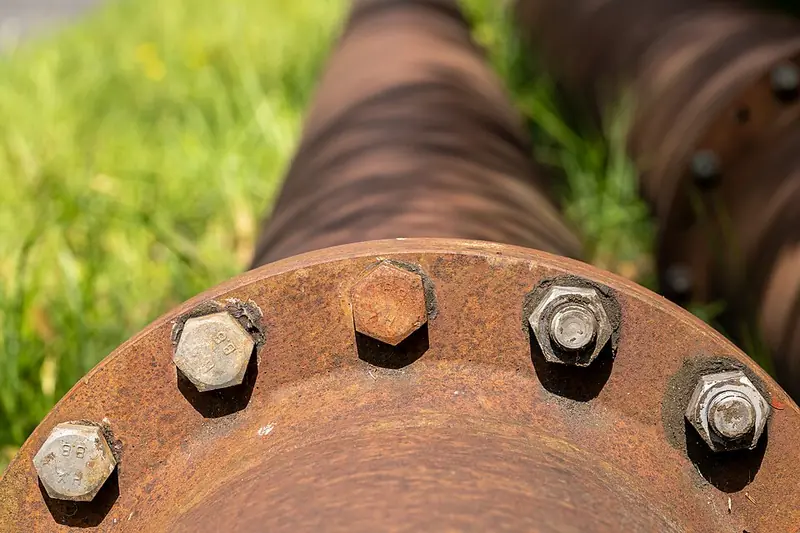

Flanges de tubulação unidos por parafusos — Junta flangeada · Foto: Dietmar Rabich (CC BY-SA 4.0), via Wikimedia Commons

Flanges para uniões desmontáveis entre tubos, válvulas e equipamentos em linhas industriais, de vapor e de alta pressão.

Dados técnicos

Material	Aço-carbono ASTM A105, inox ASTM A182, baixa temperatura A350
Diâmetros	1/2" a 24" (ASME B16.5) e maiores (B16.47)
Classes	150, 300, 600, 900, 1500 e 2500 lb
Face	Plana (FF), ressaltada (RF) ou anel (RTJ)
Tipos	Pescoço, sobreposto, encaixe, roscado, cego e solto

Aplicações

Juntas flangeadas para alta pressão.

Normas de referência

ASME B16.5 ASME B16.47 EN 1092-1

Clique na norma para ver o resumo ou comprar no site oficial.

Ver ficha de Flanges no guia técnico →

Fabricantes

Bonney Forgebonneyforge.com ↗ Internacional
Galpertigalperti.com ↗ Internacional

Lista indicativa, sem vínculo comercial com a PipeSystem. Sua empresa fabrica este produto? Anuncie aqui.
