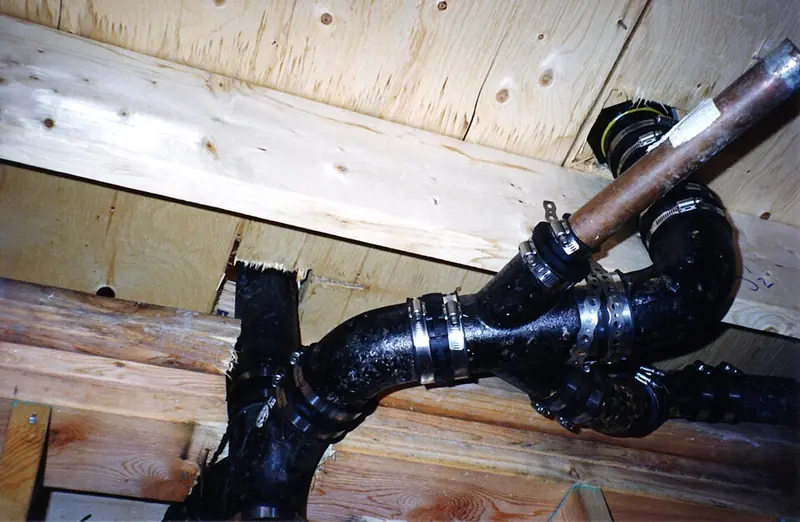

Tubo de queda

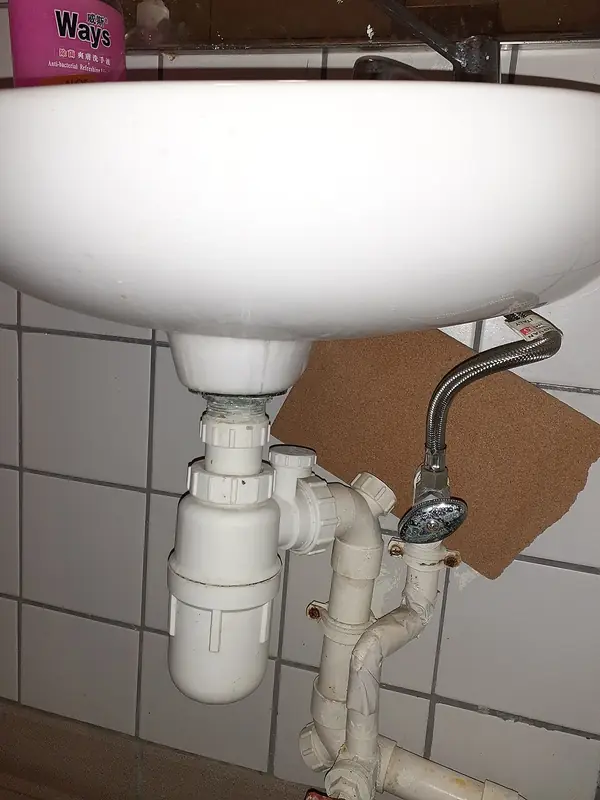

Sifão do lavatório

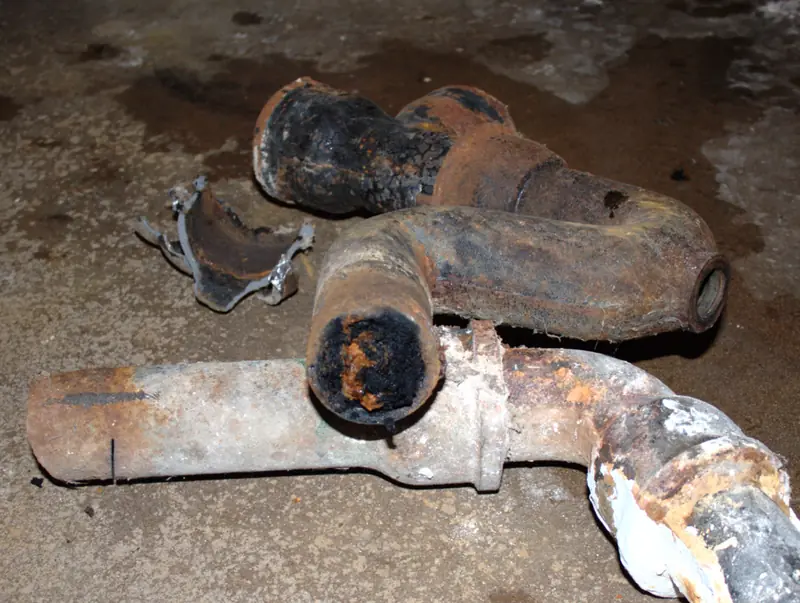

Tubos de ferro fundidoO sistema predial de esgoto sanitário coleta os efluentes de bacias, pias, ralos e chuveiros e os conduz por gravidade até a rede pública ou o sistema de tratamento local. A ventilação protege os fechos hídricos (sifões), impedindo que gases do esgoto voltem aos ambientes.
Componentes principais
- Ramais de descarga e de esgoto
- Tubos de queda
- Caixas sifonadas, ralos e caixas de gordura
- Ventilação primária e secundária
- Caixas de inspeção e subcoletores
Pontos de atenção
- Declividade mínima: 2% para diâmetros até 75 mm e 1% a partir de 100 mm
- Ventilação adequada para não romper o fecho hídrico
- Separação entre esgoto sanitário e águas pluviais
- Acesso para inspeção e desobstrução
Normas de referência
