Gases industriais e vácuo
Instalações reais

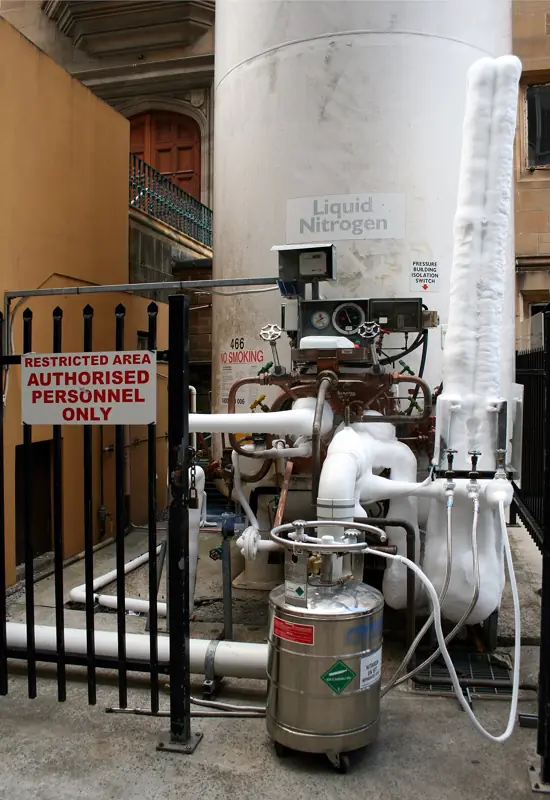

Tanque criogênico

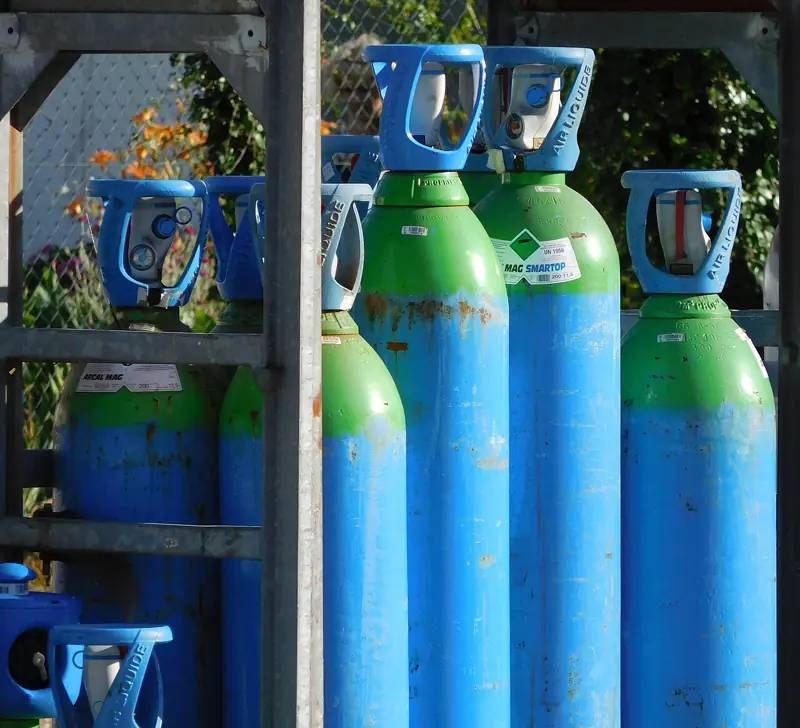

Cilindros

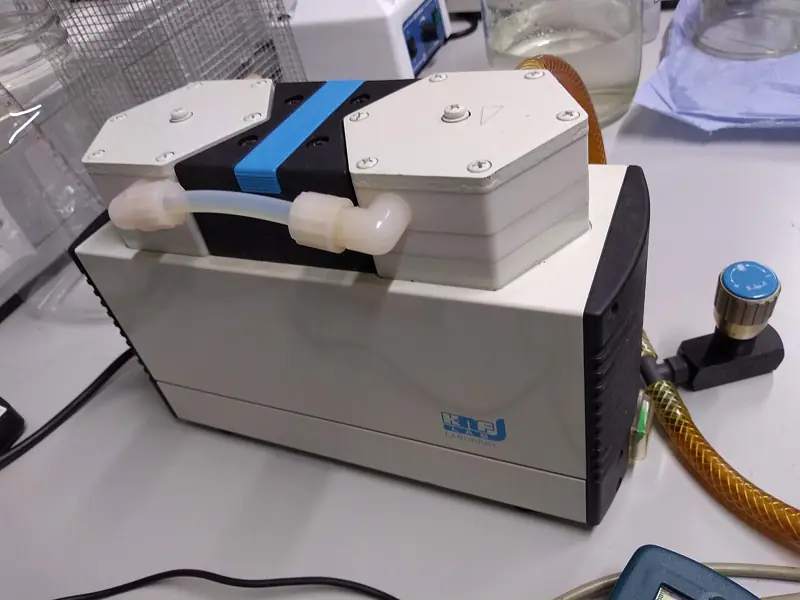

Bomba de vácuoRedes que distribuem nitrogênio, oxigênio, argônio, CO₂, hidrogênio, acetileno e misturas para soldagem, corte, inertização, laboratórios e processos, a partir de tanques criogênicos ou de centrais de cilindros. As redes de vácuo atendem laboratórios, embalagens e processos industriais.
Componentes principais
- Tanques criogênicos com vaporizadores ou centrais de cilindros (manifolds)
- Reguladores de pressão de primeiro e de segundo estágio
- Tubulação de cobre, inox ou aço, conforme o gás
- Válvulas de bloqueio, de retenção e corta-chamas (gases combustíveis)
- Pontos de consumo com regulador e manômetro
- Bombas de vácuo, reservatório e filtros (redes de vácuo)
Pontos de atenção
- Material compatível com o gás: oxigênio exige tubulação limpa e sem óleo; acetileno não pode ter contato com cobre nem com ligas de alto teor de cobre
- Ventilação e detecção de vazamentos: gases inertes causam asfixia e os combustíveis podem explodir
- Cilindros presos, protegidos e longe de fontes de calor
- Linhas identificadas por cor e pelo nome do gás
- Teste de estanqueidade e purga antes de colocar em uso
