Sistema hidráulico
Processos sanitários (alimentos, bebidas e farmacêutica)
Instalações reais

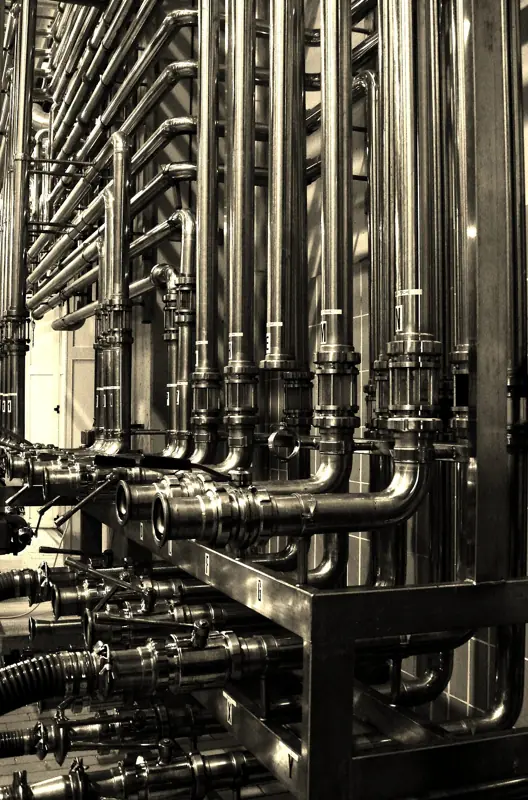

Tubulação inox

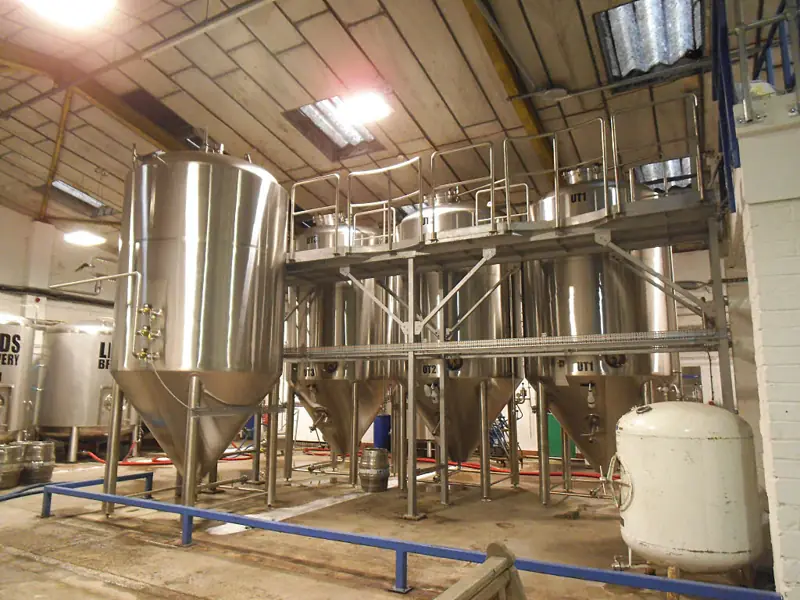

Tanques de processo

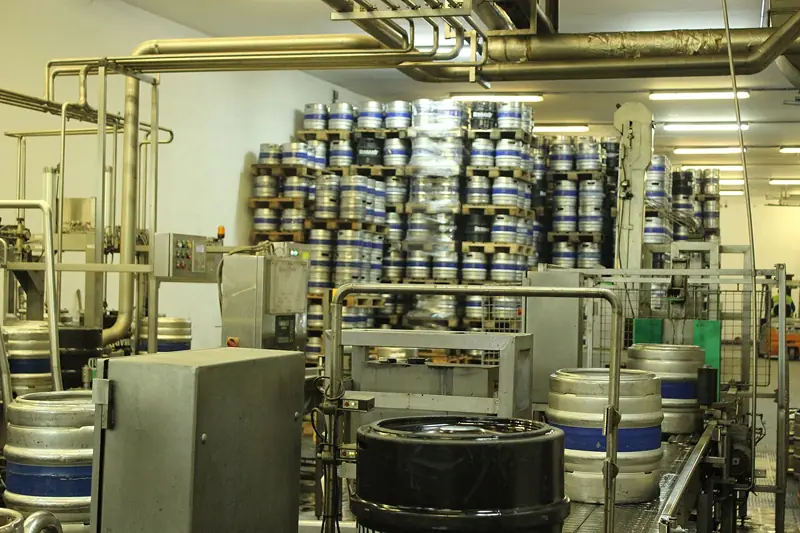

Linha de envaseNas indústrias de alimentos, bebidas, laticínios, cosméticos e farmacêutica, as tubulações conduzem produtos que não podem ser contaminados. Usam aço inoxidável com acabamento polido, uniões sanitárias de desmontagem rápida, válvulas sanitárias e limpeza automática no local (CIP), sem desmontar a linha.
Componentes principais
- Tubos e conexões inox 304L ou 316L com acabamento polido
- Uniões sanitárias tipo clamp (tri-clamp), DIN 11851 (rosca) ou SMS
- Válvulas borboleta, de assento e de diafragma sanitárias
- Bombas centrífugas e de lóbulos sanitárias
- Sistema CIP: tanques de solução alcalina, ácida e água, bomba e retorno
- Instrumentos sanitários, sem pontos mortos
Pontos de atenção
- Linhas drenáveis: inclinadas, sem pontos baixos nem trechos mortos
- Superfície interna lisa (rugosidade baixa) e soldas orbitais sem frestas
- Juntas e vedações em materiais aprovados para contato com alimentos e fármacos
- Validação da limpeza (CIP) e da sanitização (SIP)
- Rastreabilidade dos materiais por certificados
Normas de referência
