Sistema hidráulico
Estações elevatórias de esgoto e drenagem
Revisado pela Equipe Técnica PipeSystem · atualizado em outubro de 2026 Política Editorial
Instalações reais
Estação elevatória de esgoto

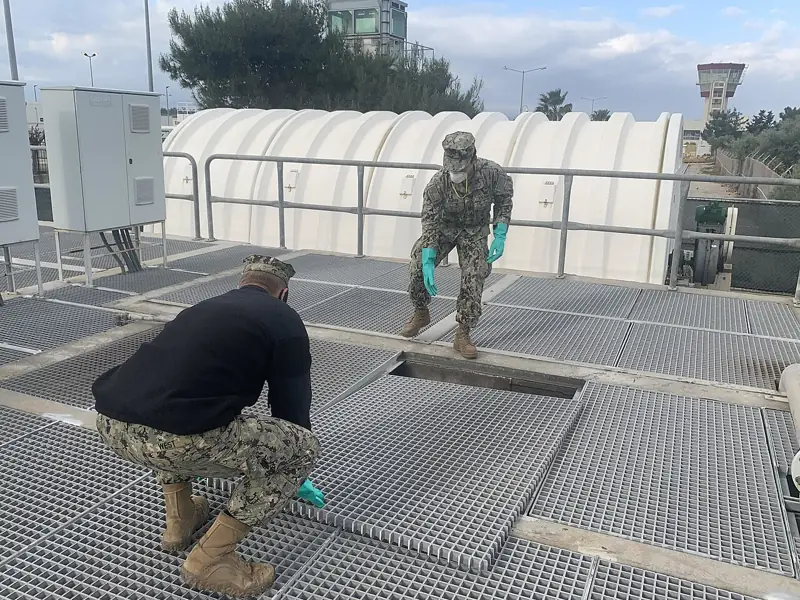

Inspeção do poço de sucçãoQuando o esgoto ou a água de drenagem fica abaixo da rede pública, um poço de sucção recebe o efluente e bombas, em geral submersíveis e com uma de reserva, o recalcam até uma caixa de quebra de pressão ou a rede por gravidade. É comum em subsolos de prédios e nas redes das cidades.
Componentes principais
- Poço de sucção com tampa e ventilação
- Bombas submersíveis (operação e reserva)
- Boias ou sensores de nível
- Válvulas de retenção e de bloqueio no recalque
- Linha de recalque e caixa de quebra de pressão
- Painel com alternância das bombas e alarme
Pontos de atenção
- Bomba reserva com alternância automática
- Alarme de nível alto
- Gradeamento ou bomba trituradora para sólidos
- Ventilação do poço para os gases
- Válvula de retenção contra o retorno
- Acesso para içar e manter as bombas
Normas de referência
Produtos e materiais usados
BombasVálvulas de retençãoVálvulas de gavetaTubos e conexões de PVC para esgoto e águas pluviaisCaixas de inspeção, de gordura e de passagemPolietileno e polipropileno
