Sistema hidráulico
Aquecimento solar de água
Instalações reais

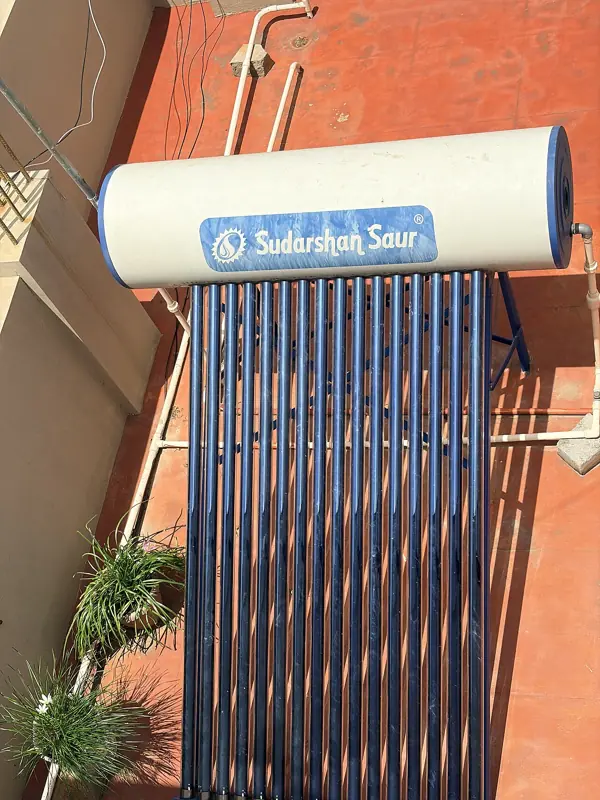

Aquecedor compacto

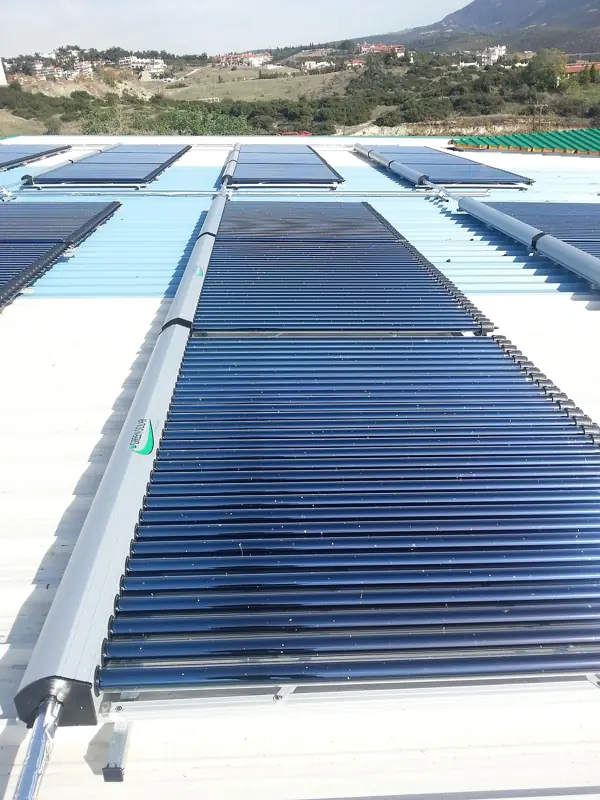

Coletores a vácuo

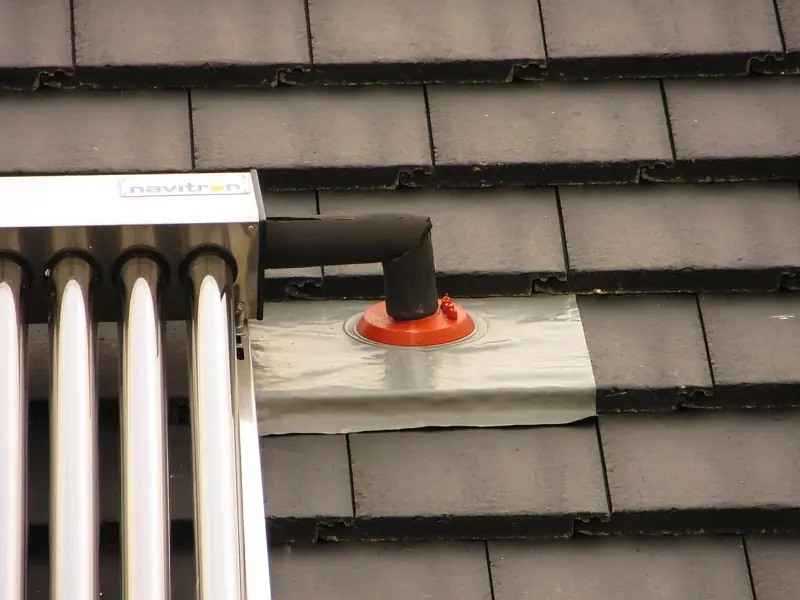

Ligações do coletorColetores solares instalados na cobertura aquecem a água, que segue para um reservatório térmico isolado (boiler) por termossifão, com circulação natural, ou por bomba comandada por um controlador diferencial de temperatura. Um aquecimento de apoio, elétrico ou a gás, garante água quente nos dias nublados.
Componentes principais
- Coletores solares planos ou de tubos a vácuo
- Reservatório térmico (boiler) de baixa ou alta pressão
- Caixa d’água fria de alimentação
- Bomba e controlador diferencial (circulação forçada)
- Aquecimento de apoio elétrico ou a gás
- Tubulação de cobre, CPVC ou PPR com isolamento térmico
Pontos de atenção
- Coletores voltados para o norte, com inclinação próxima à latitude do local mais 10°
- Respiro e válvula de alívio de pressão e temperatura no reservatório
- Materiais que suportem 80 °C ou mais nas linhas de água quente
- Isolamento térmico contínuo nas tubulações quentes
- Proteção contra superaquecimento e, em regiões frias, contra congelamento
Normas de referência
