Catálogo · Válvulas
Ventosas e válvulas de alívio
Revisado pela Equipe Técnica PipeSystem · atualizado em outubro de 2026 Política Editorial

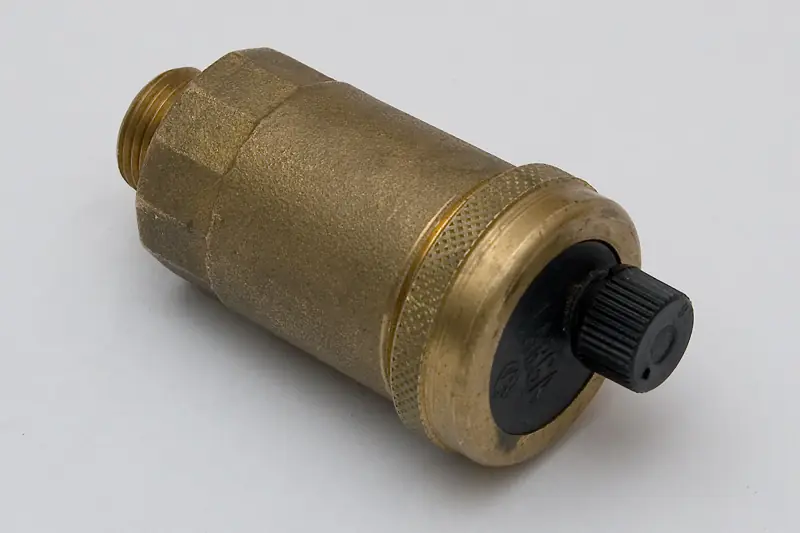

As ventosas expulsam o ar acumulado nos pontos altos das tubulações e deixam o ar entrar no esvaziamento, evitando bolsas de ar e o colapso por vácuo. As válvulas de alívio abrem quando a pressão passa do limite e protegem a rede contra sobrepressão e golpe de aríete.
Dados técnicos
| Tipos | Ventosa simples, de tríplice função e anti-golpe; válvula de alívio, antecipadora de golpe e de alívio rápido |
|---|---|
| Diâmetros | Ventosas: 1/2" a DN 200 · Válvulas de alívio: 1/2" a DN 300 |
| Materiais | Ferro fundido dúctil com revestimento epóxi, bronze ou plástico de engenharia |
| Pressão | PN 10, PN 16 e PN 25 |
| Instalação | Ventosas nos pontos altos e a cada 500 a 1.000 m em trechos longos, com registro de bloqueio abaixo |
Tipos
- Ventosa simples (expulsão de ar em operação)
- Ventosa de tríplice função
- Ventosa anti-golpe
- Válvula de alívio de pressão
- Válvula antecipadora de golpe de aríete
Como escolher
- Dimensionar pela vazão de ar no enchimento e no esvaziamento da linha
- Tríplice função nos pontos altos das adutoras
- Válvula antecipadora na saída de bombas com risco de golpe de aríete
- Instalar com registro, para manutenção sem parar a rede
Aplicações
Adutoras, recalques, redes de distribuição e sistemas de incêndio.
Normas de referência
Onde é usado
Saneamento e drenagemÁgua industrial e recalqueAdutoras / linhas de transporte
Fabricantes
- Saint-Gobain Canalização (PAM)saint-gobain-canalizacao.com.br ↗ Nacional
- Bermadbermad.com ↗ Internacional
- A.R.I.arivalves.com ↗ Internacional
Lista indicativa, sem vínculo comercial com a PipeSystem. Sua empresa fabrica este produto? Anuncie aqui.
Arquivos BIM/CAD
Arquivos oficiais do fabricante (Revit, IFC, DWG ou plugin). Veja todas as bibliotecas na seção BIM/CAD.
