Sistema hidráulico
Hidráulica de potência (óleo hidráulico)
Instalações reais

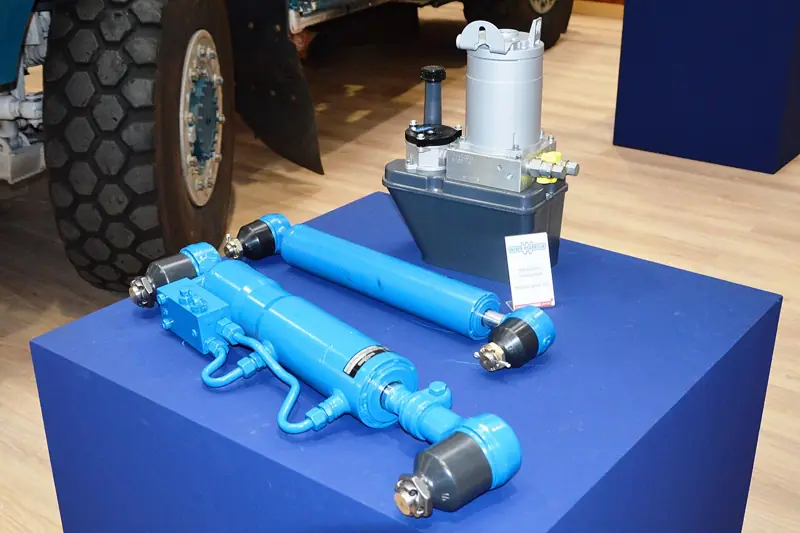

Unidade hidráulica

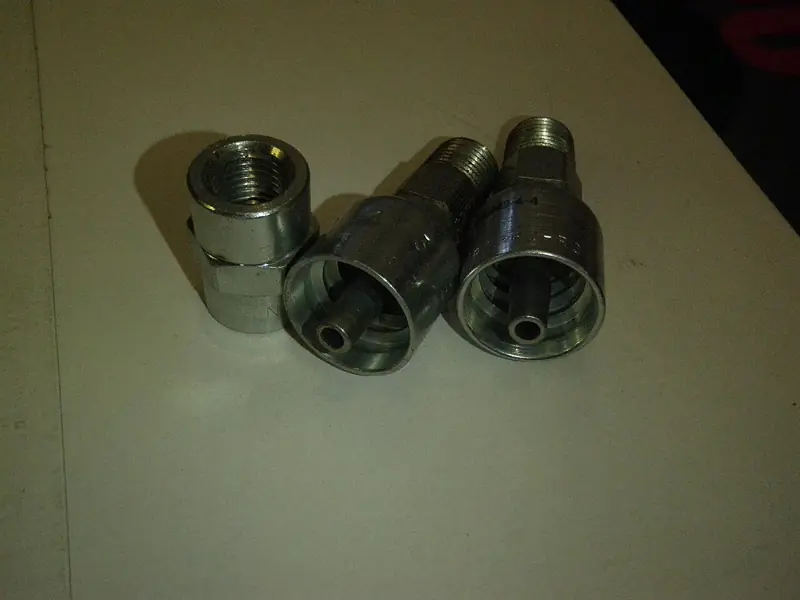

Conexões de mangueira

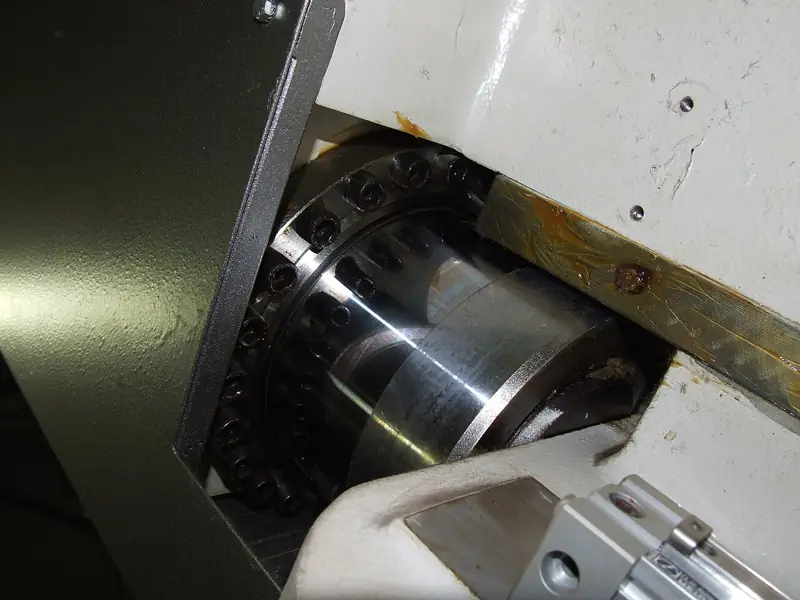

Cilindro de prensaOs sistemas oleodinâmicos transmitem força e movimento por meio de óleo sob pressão. A bomba, acionada por um motor, gera a vazão; válvulas direcionais, de pressão e de vazão controlam o fluxo; e cilindros ou motores hidráulicos realizam o trabalho. Estão em prensas, injetoras, máquinas agrícolas e de construção, guindastes, elevadores e comportas.
Componentes principais
- Reservatório com filtro de retorno, respiro e indicador de nível
- Bomba de engrenagens, de palhetas ou de pistões
- Válvula de alívio (limitadora de pressão)
- Válvulas direcionais, de vazão e de retenção
- Cilindros e motores hidráulicos
- Mangueiras de alta pressão, tubos de aço sem costura e conexões de anilha
- Manômetros, acumuladores e trocador de calor
Pontos de atenção
- Óleo limpo: filtragem para manter o nível de contaminação exigido (ISO 4406)
- Pressões de 200 a 350 bar ou mais: usar só componentes certificados para a pressão de trabalho
- Nunca procurar vazamentos com a mão: um jato de óleo fino pode perfurar a pele
- Despressurizar o circuito e descarregar os acumuladores antes da manutenção
- Controlar a temperatura do óleo
