Ralos e caixas sifonadas
Revisado pela Equipe Técnica PipeSystem · atualizado em outubro de 2026 Política Editorial

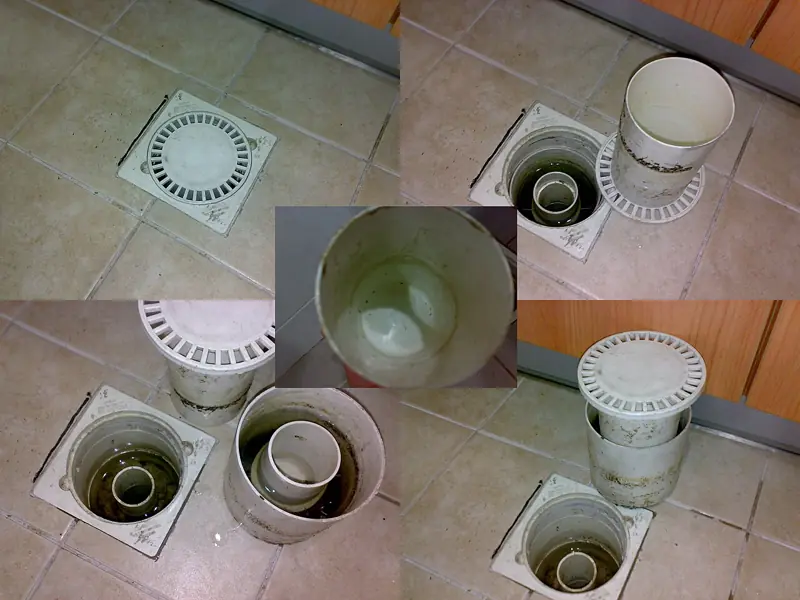

Recolhem a água do piso e dos aparelhos e a levam ao esgoto ou à rede de águas pluviais. As caixas sifonadas têm fecho hídrico: uma lâmina de água que impede a volta do mau cheiro do esgoto.
Dados técnicos
| Tipos | Caixa sifonada, ralo seco, ralo sifonado, ralo linear e grelha de piso |
|---|---|
| Dimensões | Caixas sifonadas de 100 x 100 a 250 x 250 mm, com saídas de 40, 50 e 75 mm |
| Fecho hídrico | Mínimo de 50 mm (NBR 8160) |
| Materiais | PVC, ABS e inox (ralos lineares e áreas industriais) |
| Instalação | Caimento do piso de 1% a 2% para o ralo; teste de estanqueidade antes do revestimento |
Tipos
- Caixa sifonada com grelha
- Ralo seco (box)
- Ralo sifonado
- Ralo linear
- Grelhas e porta-grelhas
- Caixa sifonada com prolongador (lajes rebaixadas)
Como escolher
- Caixa sifonada nos ambientes com mais de um aparelho
- Ralo seco ligado à caixa sifonada, nunca direto ao esgoto
- Ralo linear em boxes e terraços com piso nivelado
- Grelha inox ou anticorrosiva em áreas externas e industriais
Aplicações
Esgoto e drenagem de banheiros, cozinhas, áreas de serviço e terraços.
Normas de referência
Onde é usado
Instalações sanitáriasÁguas pluviais e aproveitamento de chuva
Fabricantes
- Tigretigre.com.br ↗ Nacional
- Amanco Wavinwavin.com ↗ Nacional
Lista indicativa, sem vínculo comercial com a PipeSystem. Sua empresa fabrica este produto? Anuncie aqui.
Arquivos BIM/CAD
Arquivos oficiais do fabricante (Revit, IFC, DWG ou plugin). Veja todas as bibliotecas na seção BIM/CAD.
