Chanfradoras e cortadoras orbitais
Revisado pela Equipe Técnica PipeSystem · atualizado em outubro de 2026 Política Editorial
Máquinas que faceiam e chanfram a ponta do tubo no ângulo da junta de solda, ou cortam e chanfram ao mesmo tempo girando em volta do tubo. O chanfro usinado dá uma junta uniforme e solda de melhor qualidade que o esmerilhado à mão.
Dados técnicos
| Chanfro padrão | 37,5° com face (nariz) de cerca de 1,6 mm, conforme ASME B16.25 |
|---|---|
| Fixação | Interna (mandril expansor) ou externa (abraçadeira) |
| Cortadora orbital | Anel bipartido (clamshell) que gira em volta do tubo cortando e chanfrando |
| Acionamento | Elétrico, pneumático ou hidráulico |
| Capacidade | Portáteis de 1/2" a 4" e máquinas de anel até 48" ou mais |
Tipos

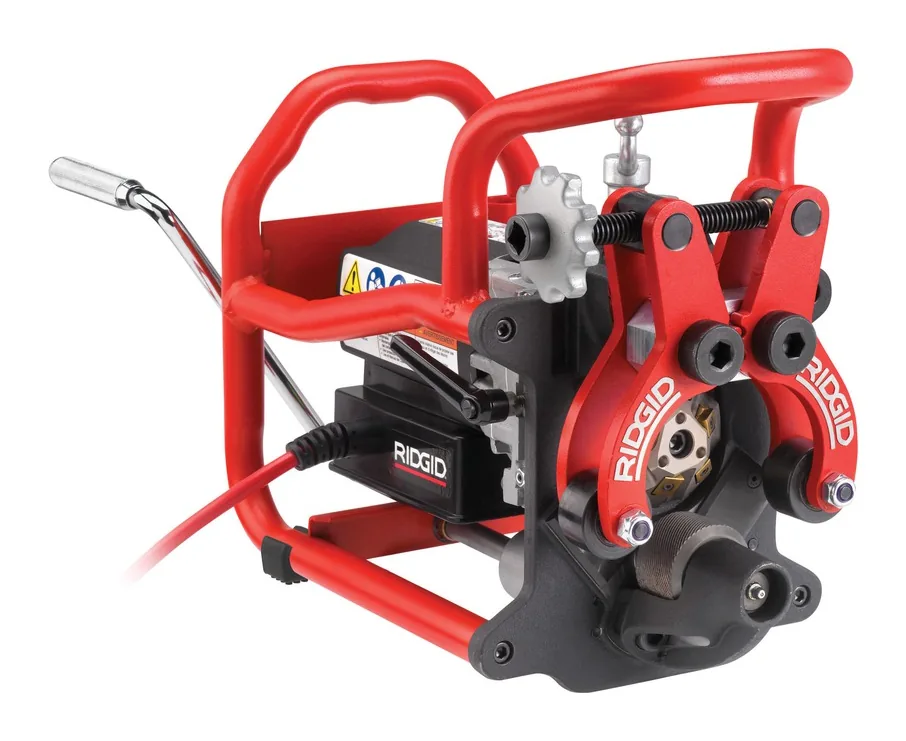

- Chanfradora portátil de fixação interna
- Chanfradora de bancada para tubos pequenos
- Cortadora e chanfradora orbital (clamshell)
- Faceadora para solda orbital (esquadro perfeito)
- Chanfro em J e compostos para parede grossa
Como escolher
- Ângulo e nariz conforme a especificação de solda (EPS)
- Ferramentas de corte próprias para inox e ligas
- Fixação interna em tubos pequenos e externa em tubos grandes ou ovalizados
- Cortadora orbital onde não se pode usar chama nem faísca
Aplicações
Preparação de tubos de aço e inox para solda de topo em indústria, vapor, óleo e gás.
Normas de referência
Veja também: Máquinas de solda para tubulações de aço e inox →
Fabricantes
- Orbitalumorbitalum.com ↗ Internacional
- Axxairaxxair.com ↗ Internacional
- E.H. Wachsehwachs.com ↗ Internacional
- Tri Tooltritool.com ↗ Internacional
- Protemprotem.fr ↗ Internacional
Lista indicativa, sem vínculo comercial com a PipeSystem. Sua empresa fabrica este produto? Anuncie aqui.
