Guia técnico · Conexões

Conexões Tubulares Solda

Conexões tubulares para solda de topo (butt weld): curvas, tês, reduções e tampões fabricados a partir de tubo, que formam linhas soldadas contínuas, estanques e sem pontos de rosca, em aço-carbono, inox e ligas.

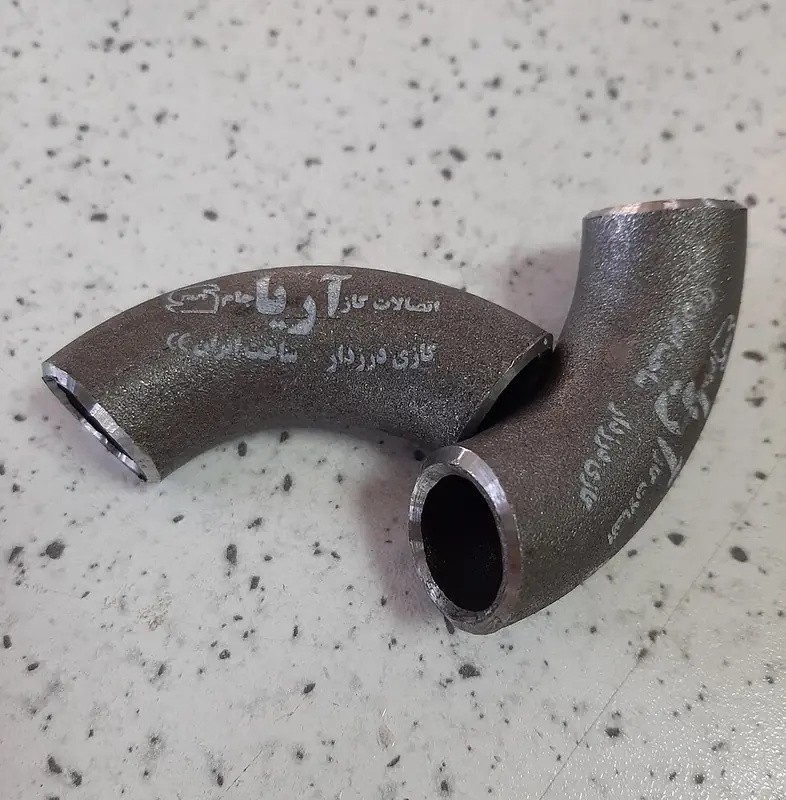

Curvas de aço-carbono para solda de topoCurvas de solda

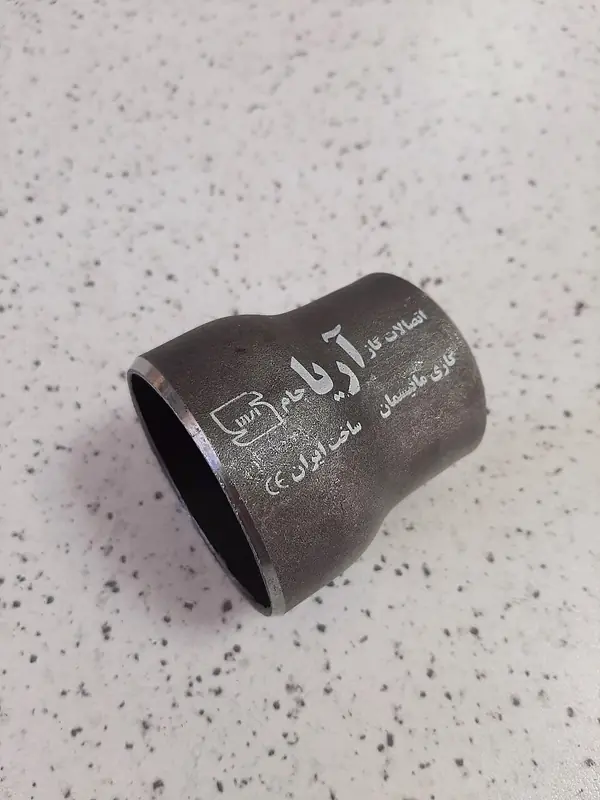

Redução concêntrica de aço para solda de topoRedução

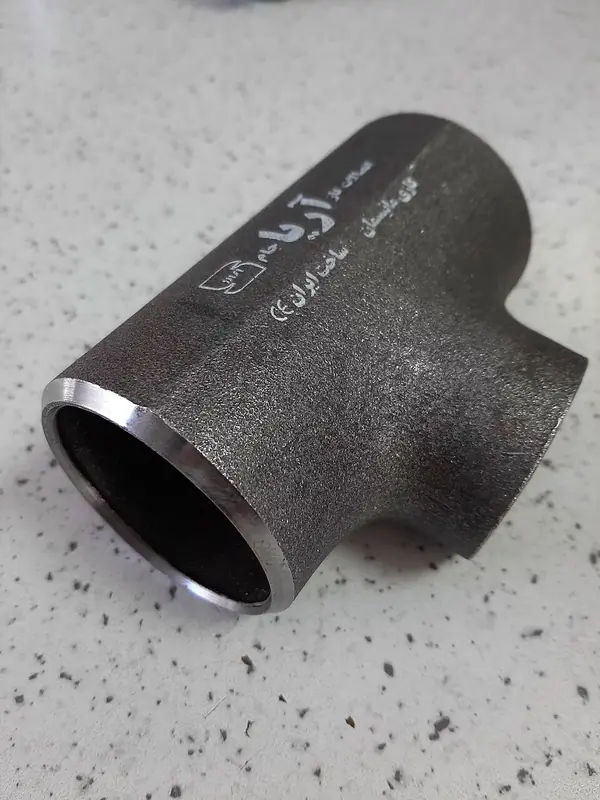

Tê de aço-carbono para solda de topoTê de solda
Fotos: Ghasemimoshref (CC BY-SA 4.0), via Wikimedia Commons

Tipos

  • Curvas de 45°, 90° e 180°, raio longo (1,5 D) e raio curto (1 D)
  • Tês retos e de redução
  • Reduções concêntricas e excêntricas
  • Tampões (caps)
  • Pontas com chanfro para solda (bisel)

Como escolher

  • Mesmo diâmetro e schedule (espessura) do tubo
  • Material compatível: aço-carbono ASTM A234 WPB ou inox ASTM A403
  • Redução excêntrica na sucção de bombas, para evitar bolsas de ar
  • Soldagem por soldador qualificado, com inspeção conforme a norma do projeto

Normas de referência

ASME B16.9 ASME B16.25 ASTM A234 ASTM A403 MSS SP-43

Clique na norma para ver o resumo ou comprar no site oficial.
